左右･前後･上下調整機能付の調整蝶番 /  3次元蝶番 AE-3D

扉重量：30kｇ以下（蝶番2枚使用時）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　扉高さ：2000ｍｍ以下（蝶番2枚使用時）
扉幅：　900ｍｍ以下（蝶番2枚使用時）

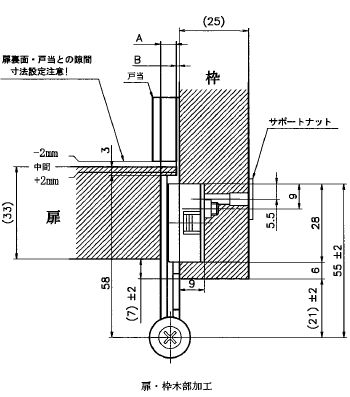

扉厚さ：30ｍｍ以上（推奨33ｍｍ）

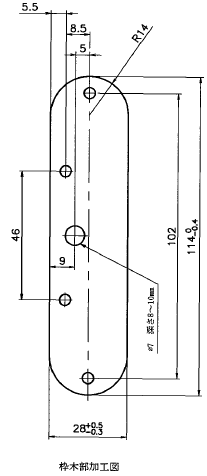

枠厚さ：24ｍｍ以上

【備考】　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　左右･前後･上下調整機能付｡右（Ｒ）用と左(Ｌ)用あり。
小箱：2枚入り

※写真はR（右）仕様となります。

調整方法

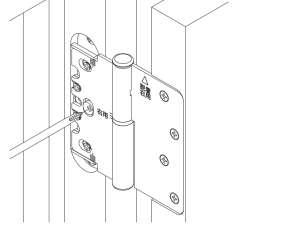

左右方向の調整

扉をラッチ側へ移動 ： 中央の調整ビスを右に回します（ドライバー側から時計回り方向）

扉を吊元側へ移動 ：中央の調整ビスを左に回します（ドライバー側から反時計回り方向）

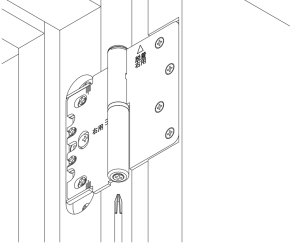

上下方向の調整

扉を上に上げる ：

管下の調整ビスを右に回します（ドライバー側から時計回り方向）

扉が重い場合は扉を手で持ち上げながら行なうことでスムーズに調整できます

扉を下に下げる ：

管下の調整ビスを左に回します（ドライバー側から反時計回り方向）

前後方向への調整

1. カバーを外します

2. 4本の蝶番固定ビスを少し緩めます。（外さないでください）

3. 前後調整カムを回し、希望の位置に調整して下さい。（左右どちらに回しても問題ありません）

4. 緩めた4本の蝶番固定ビスを締め込み固定します

5. カバーを取り付けます
